Elspec PureBB Trefas elkvalitetsanalysator

Smidig mätprob med 4 mm banankontakt. Ansluts enkelt under skruv- eller fjäderklämmor och möjliggör enkel och säker mätning med spänningstester eller med energimätningar/loggning i centraler.

IEC 61010 Cat III 1000V.

Ny magnetprob till montering på 4mm banankontakter.

Det är oftast nödvändigt med tre händer när man arbetar. Nu kan dina testledningar bli magnetiska! Dom nya magnetproberna är Ø 6,6mm och passar därför till nästan alla anslutningar och kan monteras på Ø4mm banankontakter. Nu kan dina testledningar hålla sig kvar av sig självt medans du mäter och du har en hand fri!

Maximal belastning 4A, uppfyller IEC 61010 KAT III 1000V & KAT III 1500V.

Flexibel strömtång med tre mätområden och upp till 3000 A True RMS.

Kompakt strömtång, speciellt lämplig för små strömmar.

Kompakt strömtång med mätområde upp till 60 A AC.

Kompakt strömtång med mätområde upp till 200 A AC.

Mångsidig strömtång som kan mäta både AC upp till 1000 A och DC upp till 1500 A.

Extern tidssynkronisering med en noggrannhet på ± 20 ms för 50 Hz. Ett krav för att uppfylla IEC 61000-4-30 Klass A; detta kan antingen uppnås via GPS eller anslutning till NTP-servern via ethernet.

Att ansluta GPS-mottagaren till elkvalitetsanalysatorn säkerställer en tidsnoggrannhet på ±10 ms för 50 Hz-signaler, vilket möjliggör klass A-mätningar var du än är.

GPS-mottagaren ansluts via USB och har en 5 m kabel.

PQSCADA Sapphire är en av de mest omfattande analysmjukvarorna för analys av elkvalitet. Ursprungligen utvecklat för fasta panelkomponenter, kan programmet byggas som ett SCADA/SRO-system där flera komponenter kan sättas samman, ses i diagram och geografiska platser övervakas i realtid och historisk data bearbetas. PQSCADA Sapphire kan inte bara användas för Elspecs fasta och portabla komponenter, utan kan även hantera data från andra enheter som skyddsreläer, energimätare och andra datakällor.

Analysfunktioner och visualiseringar av trend- och sinuskurvor är på samma gång bekanta och innovativa; analysdata kan fritt väljas och överlagras med andra mätvärden, vilket möjliggör noggrann analys av de minsta händelserna fördelade på alla tänkbara parametrar. PQSCADA Sapphire har en rapportmall för att upprätta en rapport enligt EN 50160, vilket gör det enkelt att bedöma om spänningskvaliteten är OK.

PQSCADA Sapphire Professional skiljer sig från Express genom att ha fler kommunikationsmöjligheter (IEC 61850, MODBUS) samt fler datadiagram. Vill du hantera flera komponenter via en server är lösningen PQSCADA Sapphire Enterprise – kontakta oss för att få veta mer.

I samband med köpet av Elspecs elkvalitetsanalysator är det möjligt att uppgradera PQSCADA Sapphire Express till Professional till ett särskilt attraktivt pris. Observera att en årlig avgift tillkommer PQSCADA Sapphire Professional.

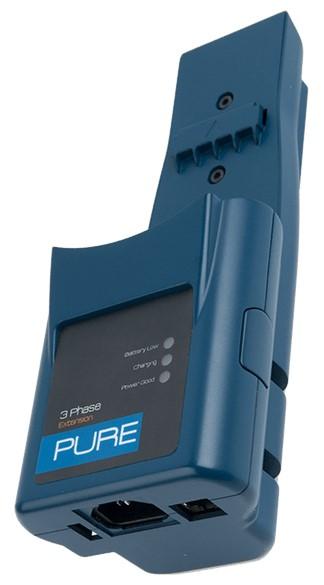

Expansionsmodulen för Elspec PureBB har ethernetport för nätverksanslutning, Wi-Fi för trådlös nätverksanslutning och överföring av data till PQSCADA Sapphire-appen. Genom att ansluta PureBB över ett nätverk kan realtidsdata analyseras och loggad data kan överföras utan direkt anslutning till en PC. Dessutom har expansionsmodulen ett batteri som möjliggör upp till sex timmars inspelning utan strömförsörjning.

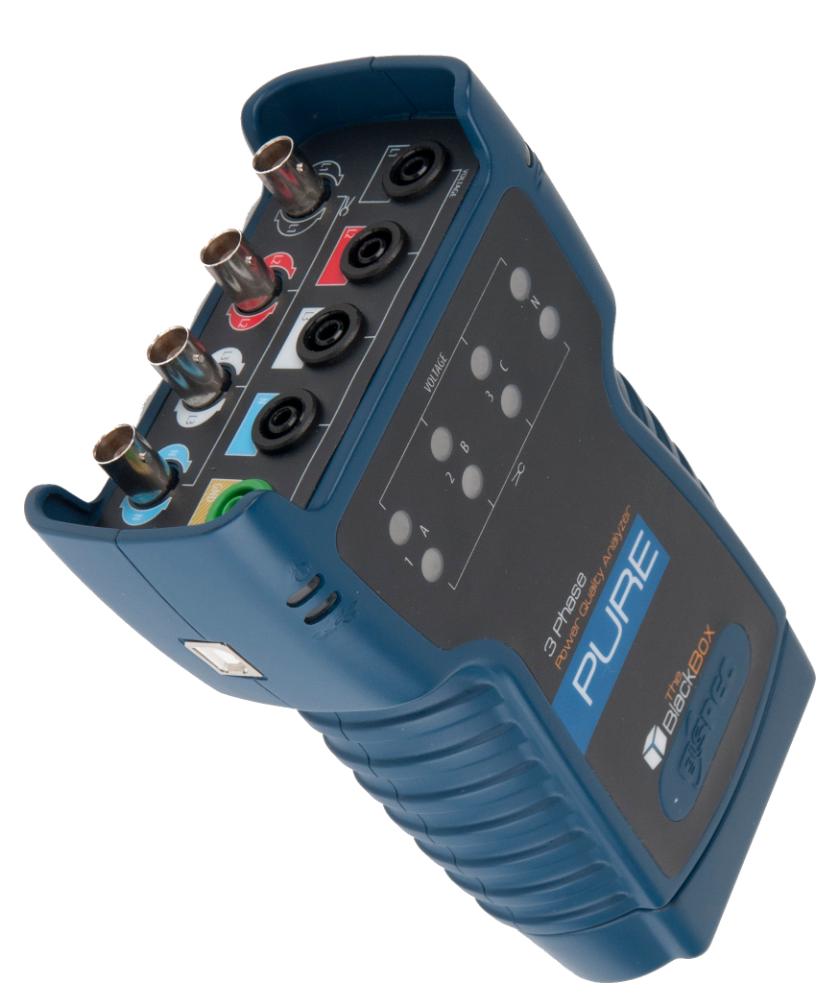

PureBB är den mest mobila produktserien i Elspecs katalog. PureBB är enkel och diskret i uttrycket, men låt dig inte luras; även om den är utan skärm och onödiga knappar är hanteringen enkel eftersom dioder indikerar om strömtänger och fasföljd är korrekt och inspelning med hög samplingshastighet startar automatiskt.

Elspec använder en patenterad datakomprimeringsalgoritm som möjliggör kontinuerlig inspelning med hög samplingshastighet under nästan oändlig längd; ett års inspelning kan ske på ett 4 GB SD-kort, och minneskortet kan bytas medan en inspelning pågår. Noggrannheten uppfyller kraven för IEC 61000-4-30 klass A.

Med mjukvaran PQSCADA Sapphire är analysfunktioner och visualiseringar av trend- och sinuskurvor på samma gång bekanta och innovativa; analysdata kan fritt väljas och överlagras med andra mätvärden, vilket möjliggör noggrann analys av de minsta händelserna fördelade på alla tänkbara parametrar. PQSCADA Sapphire har en rapportmall för att upprätta en rapport enligt EN 50160, vilket gör det enkelt att bedöma om spänningskvaliteten är OK. I samband med köpet av Elpsec PureBB är det möjligt att uppgradera PQSCADA Sapphire Express till Professional för ett särskilt attraktivt pris.

Om du vill ansluta via wi-fi eller ethernet för realtidsloggning är det möjligt att köpa en extra expansionsmodul.

Elspec PureBB levereras inklusive ett silikonhölje, fem testkablar med krokodilklor, matningskabel, USB-kabel och programvaran PQSCADA Sapphire Express. Strömtänger beställs separat.

Set med tre flexibla strömtänger med tre mätområden, 30 A/300 A/3000 A True RMS.
