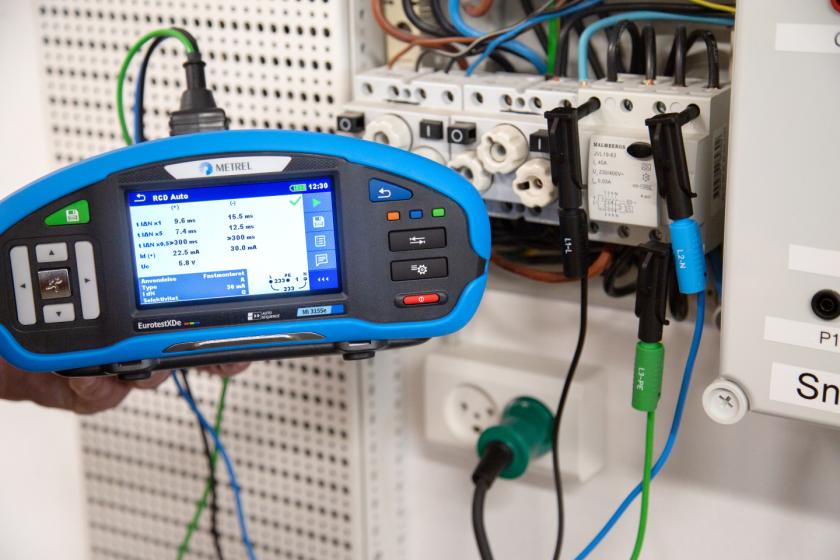

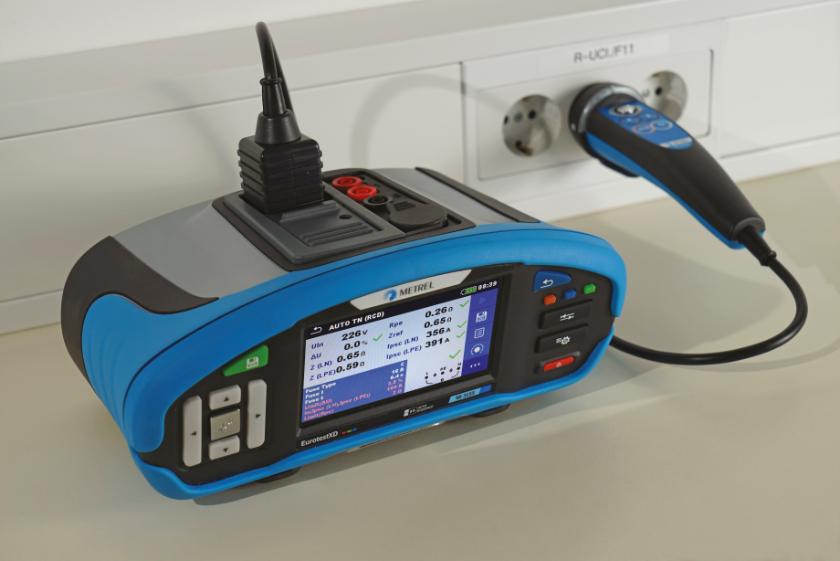

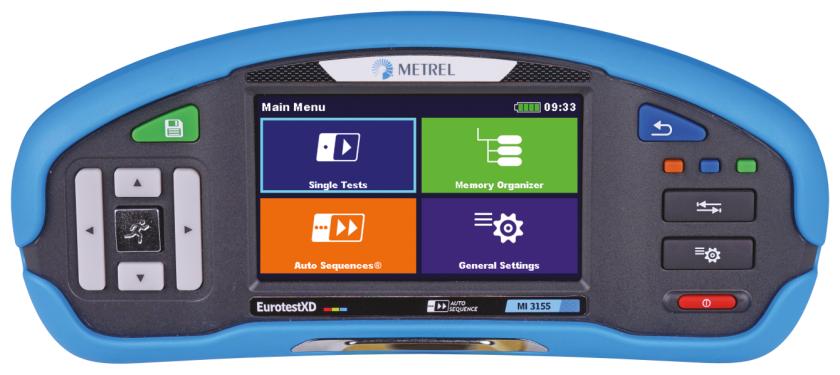

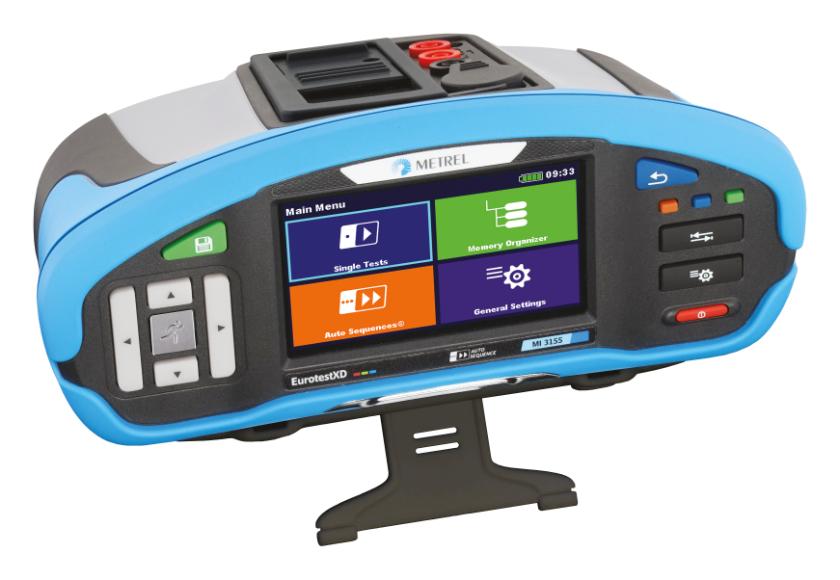

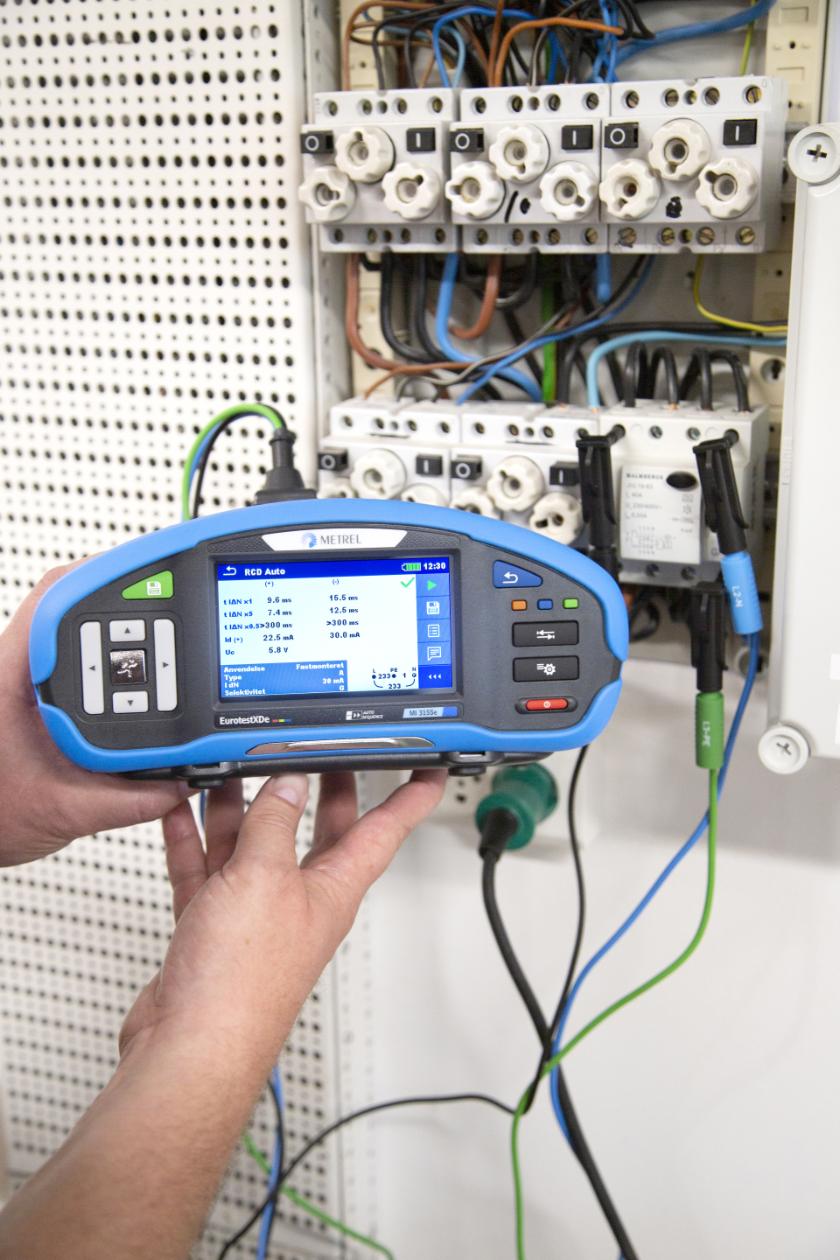

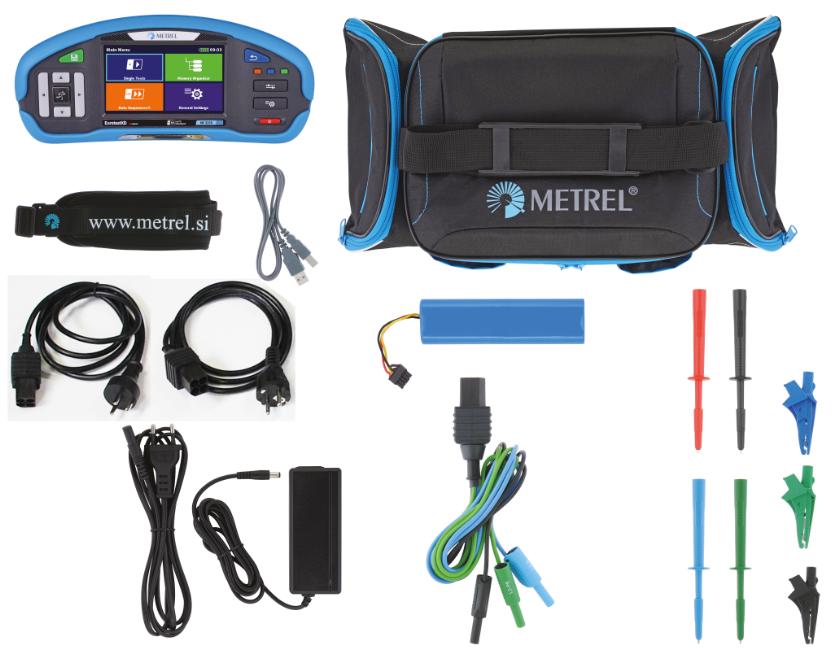

Metrel MI3155 Eurotest XDe fullautomatisk installationstestare

MD9273 är inte bara ytterligare en strömtång med multimeterfunktioner. Den mäter True RMS-ström men den kan också mäta läckströmmar med en upplösning på imponerande 0,01 mA. Den kan även användas som en enfas effektanalysator, eftersom den kan mäta både övertoner/THD och fasskiftningsvinkel. Utöver detta kan trådlös kommunikation med PC, mobil, surfplatta eller installationstester MI3152/MI3155 via bluetooth läggas till.

LED-ljuskällor ersätter successivt alla andra ljuskällor och installeras ofta som efterhandslösningar i befintliga installationer. Resultatet är inte alltid problemfritt eftersom antalet LED-ljuskällor och Driverns kvalitet ibland ger upphov till JFB slår oavsiktligt på grund av läckströmmar under uppstart eller drift.
Strikta krav på energieffektivitet har också gjort det nödvändigt att mäta effekter på även mycket små motorer i t.ex. ventilationssystem. Eftersom elektroniska styrningar optimerar effekt på bekostnad av effektkvalitet måste mätning göras med ett True RMS-instrument och risken för läckströmmar från både motorer och elektronik gör en läckströmstång helt oumbärlig för varje tekniker vid både idrifttagning och felsökning.

MD9273 levereras klar att använda inkl. väska, testkablar, batterier och manual.

Snabb och automatisk test av laddningsstationer för elbilar.

När du använder dig av A1532 EVSE adapter med Eurotest XC eller din XDe kontrollerar du enkelt och snabbt elsäkerhet och funktionalitet av EVSE-laddare. Adaptern levereras med standard typ 2 plug med enkla inställningar och med vridomkopplare på adaptern, så simulerar och väljer man lätt både PP och CP ventilerat- och icke ventilerad status.

BNC utgång för avläsning av CP signal med tex. ett Oscilloskop (Tillbehör).

Eurotest XC och XDe erbjuder också autosekvens, EVSE rapporter och mycket mer för enkel testning och dokumentation.

Adaptern kommer redo att användas i en väska.



Snabb kontroll av elbilsladdare med A1532XA, eller full installationstest av laddaren med A1532XA i kombination med Eurotest. Använd i kombination med Eurotest XDe för att göra dina helt egna autosekvenser.

Elbilsladdaren är spänningslös i uttaget tills man ansluter en elbil. A1532XA kan aktivera laddaren, för en enkel funktionskontrol eller full installationstest i kombination med en installationstestare.

I jämförelse med A1532, ger A1532XA möjligheten att ansluta upp till 13A extern last, så att laddaren belastas. Dessutom finns det felsimulering så som PE avbrott, CP till PE kortslutning, Diod kortsluten, för enkel stand-alone kontroll av funktionalitet av t.ex. aktivering av laddare och korrekta säkerhetsfunktioner vid fel.

När du använder A1532XA EVSE-adapter med Eurotest XC eller XDe, kontrollerar du enkelt och snabbt elektrisk säkerhet och funktionalitet på EVSE-laddaren. Adaptern levereras med standard typ 2 stickpropp, och enkla inställningar med vred på adaptern simulerar och väljer lätt både PP och CP, ventilerad och icke ventilerad status. BNC-utgång för avläsning av CP-signalen med t.ex. ett oscilloskop.

Eurotest XC och XDe ger dig dessutom autosekvenser, EVSE-rapporter och mycket annat för enkel test och dokumentation.

Adaptern levereras klar för användning i en väska och kan med fördel användas med Eurotest XC eller XDe.

Strömtång för mätning av ström, läckström, effekt, övertoner och jordmotståndsmätning.

Extra funktion:
För att göra en jordslingeresistansmätning utan att bryta kretsen så behövs även 1st A1019 4204354.

Tänk även på att med denna tång så mäter man 0-20A med XA och XC, vill man mäta mellan 2-300A så är det A1391 4201945 som gäller.

Tänk även på att kolla upp vad instrumentet klarar för strömområde då det kan skilja sig från tångens mätområde.




Den är även en generatorströmtång för jordmotståndsmätning.


Extra funktion:
För att göra en jordslingeresistansmätning utan att bryta kretsen så behövs även 1st A1018 4204352.

Vid köp av instrumentet Linetrace (4209005) så behövs även kabeln A1068 (4201095).
Se tillbehör.

Vid användning med Eurotest XA och XC så behövs två st testledningar, tex. 4290723 (2m röd) och 4290724 (2m svart) eller ett set med både 1,5m svart och röd testledning i förp. 4210662.

Tänk även på att med denna tång så mäter man 0-20A med XA och XC, vill man mäta mellan 2-300A så är det A1391 4201945 som gäller.
Se tillbehör.

Tänk även på att kolla upp vad instrumentet klarar för strömområde då det kan skilja sig från tångens mätområde.

3-fasadapter CEE, till mätning av:: Zline, Zloop, RCD, Riso och fasföljd

Metrel S2026 jordset 20m - Komplett tillbehör för jordmoståndsmätning i en väska.

Innehåll:
2 st jordspett (23,5 cm)
2 st testledning 20m - grön & svart
1 st testledning 4,5m - blå
1 st väska

Du har också möjlighet att köpa till extra spett eller ett större och kraftigare jordspett.
Se under Tillbehör.



Ladda ner appen aMESM på Google Play.

Via Bluetooth kan du bygga installationsstrukturer och överföra data från din testare. Du kan också ta bilder, video och ljudsekvenser och knyta dem till specifika mätningar. Den kompletta mätrapporten med all dokumentation kan skickas från din smartphone/tablet som PDF. Installationstestaren behöver alltså inte komma hem till firman för att tömmas på data, allt kan göras trådlöst ute i fält.

Efter köpet och vid leverans av varan så finns det bifogat ett dokument (köpbevis) som fylls i av köparen som lämnas eller skickas till oss (även en kopia på följesedel eller faktura skickas med) så att vi kan maila över lösenordet som behövs vid installationen.

Köp av ett password ger rätt till kommunikation med en (1 st) Eurotest.
Du kan ha programmet på flera pcn/plattor osv men dock bara till 1 st instrument.

Eurolink Android kan användas tillsammans med:

Metrel MI3152 - Eurotester XC

Metrel MI3155 - Eurotester XDe

Metrel MI3125BT - Eurotester 3125BT

Normalt så krävs ingen kod för Bluetooth förbindelse men skulle det krävas så skrivs: NNNN



Metrel A1173 Luxmetersond Typ C, för luxmätning från 0,1 till 20 000 lux.

Med PS/2-kontakter för Eurotest XD, XDe, XC & XE.

Metrel Electrical Safety Manager (MESM) är Metrel´s senaste & ledande software lösning, den understödjer ett stigande antal nya och äldre instrument och ger användaren hittills oanade möjligheter för databehandling, analys och applikationsspecifik rapportupprättelse. Då en del användare inte har användning för alla tillgängliga möjligheter så finns det dessa två licenser att välja emellan:

BASIC-licensen möjliggör:

• Download av struktur som är upprättad på mätinstrumentet (tex MI3155) till MESM.
• Download av mätdata till MESM.
• Överföring av struktur som är tom eller med sparad mätdata till instrument.
• Utskrift av resultat och upprättande av en basicrapport.
• Uppdatering av FW på instrument.
• Synkronisering av licenser mellan mätinstrument och pc.
• Kommentar kan skrivas i både instrument och även i Struktur i ES Manager och då i både struktur och nod.
• Kommentar som skrivs i instrument kan skrivas ut med struktur- och/eller nodutskrift och sedan sättas ihop med PDF rapporten.
• Uppladdning av Auto Sequence®s för tex. MI 3155 XDe, MI 3360 och MI 3394 (understödjer inte MI3152 XC).
• Upprättande av brukaranvändar Auto sekvens eller en grupp av dom på en pc och uppladdning till instrument. Gäller MI3155 XDe.

PRO-licensen möjliggör:

• Utförande av alla moment som beskrivs ovan för BASIC-licensen.
• Utskrift av en professionell rapport.
• Knutet till 1 st instrument.
• Export till Excel.

.

Ny magnetprob till montering på 4mm banankontakter.

Det är oftast nödvändigt med tre händer när man arbetar. Nu kan dina testledningar bli magnetiska! Dom nya magnetproberna är Ø 6,6mm och passar därför till nästan alla anslutningar och kan monteras på Ø4mm banankontakter. Nu kan dina testledningar hålla sig kvar av sig självt medans du mäter och du har en hand fri!

Maximal belastning 4A, uppfyller IEC 61010 KAT III 1000V & KAT III 1500V.

Elma Easy-ISO är ett litet smidigt hjälpverktyg när man skall isolationstesta.
Vid isolationstest av strömkretsar som innehåller elektronik bör alla fas- och nolledare vara förbundna med varandra under mätningen. Därmed säkerställer man att det inte uppkommer någon potentialskillnad mellan ledarna som kan skada elektronik och annan känslig utrustning.

Med Easy-ISO har det nu blivit mycket enkelt att göra dessa förbindningar och sedan utföra mätningen. Isolationstest utförs på spänningslös installation. Slå av t ex huvudbrytaren och montera sedan Easy-ISO på utgångssidan av jordfelsbrytaren. På detta sätt kan du mäta hela installationen på en gång. Då man genom denna metod har kortslutit installationen är det viktigt att Easy-ISO tas bort innan spänningen återinkopplas.

Easy-ISO består av fyra magnetprober (Ø6,6 mm) samt fyra ledare som är sammankopplade i en mätbussning (banankontakt hona). Med hjälp av magnetproberna håller sig ledningen automatiskt fast på mätpunkten utan att behöva använda verktyg och utan att lossa några anslutningar.

Elma Easy-ISO uppfyller IEC 61010-1 KAT III 1000V. Levereras i praktisk väska.

Metrel väska till bl.a. Eurotest XD MI3155. Passar också till andra Eurotester från Metrel och andra instrument. I en läcker och robust sportväska som är designad med sidofickor för   tilbehör.

Strömförsörjning/laddare till Metrel Eurotest XDe. Original laddare som mededföljer med Metrel Eurotest XDe.

12V 3A output som gör det till en snabb uppladdning.

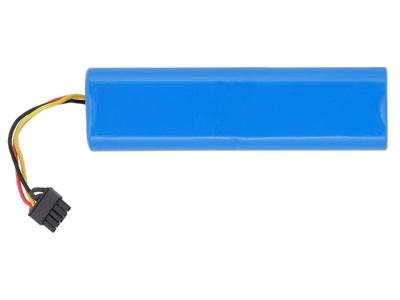

Uppladdningbart Li-Ion batteri, 7,2V, 4400mAh.

Original standardbatteri som medföljer till Metrel Eurotest XDe.

Uppladdningsbart Li-Ion batteri, 7,2V, 8800mAh.

Med dubbel kapacitet jämfört med det original batteripack som medföljer till Metrel Eurotest XDe. Säkrar för extra många timmars användande av ditt instrument och många tusentals tester med en enkel uppladdning.

Uppgraderingskit från Eurotest XDe till XD:

Setet innehåller uppgraderingslösenord till alla funktioner i Eurotest XD samt testledningsset för 4-ledartest med automatisk bortkompensering av testledningarnas resistans (Loop, Line samt 200mA kontinuitet)

Funktioner som aktiveras i instrumentet:

• Visuell inspektion (krysschema för dokumentation av visuell kontroll)
• 2500V DC Isolationstest
• Diagnosfunktioner vid Isolationstest PI, DAR
• 4-ledar Kontinuitet 200mA med automatisk bortkompensering av testledningarna
• 4-ledar Loop-test med automatisk bortkompensering av testledningarna
• 4-ledar Line-test med automatisk bortkompensering av testledningarna
• Effektmätning (endast med strömtång, se tillbehör)
• Övertonsanalys
• Low pass filter vid läckströmsmätning (endast med läckströmtång, se tillbehör)
• Discharge time, mätning av urladdningstid på apparater
• Predefinera grupper: Industriell, Maskin/apparat

Denna RO-adapter är avsedd att utföra 4-ledarjordresistiv i kombination med en Metrel Eurotest (inte Eurotest Combo).

För att utföra detta test måste några extra ledningar och jordspett användas som Metrel S2001.

Se under tillbehör längre ner på sidan.

Om du vill ha en strömtång för alla applikationer är Metrel A1391 ett bra val.

Metrel A1391 mäter både AC och DC, och med två mätområden säkerställs god noggrannhet, oavsett om det mäts på en bostadspanel, solcellssträng eller motorinstallation. Den kompakta storleken gör det möjligt att ta sig till de flesta ställen, medan ett mellanrum på 25 mm möjliggör mätning på relativt stora kablar.

Utsignalen överförs till multimetern eller installationstestaren via en Ø4 mm banankontakt.

Metrel A1391 levereras i påse inklusive batteri, manual och kalibreringscertifikat.

Metrel A1172 Luxmetersond Typ B, för luxmätning från 0,1 till 20 000 lux.

För både nödutgångsbelysning och vanlig belysning.

Med PS/2-kontakter för Eurotest XD, XDe, XC & XE.

Elma väska #55, universal modell m. inlägg.

Inläggen i väskan har olika storlekar och höjder så att det bäst anpassas för instrumenten/behovet.

Se "bilder" längre ned på sidan för förslag på hur det kan tänkas se ut.

OBS. Instrumenten mm. på bilderna ingår inte.

Lämplig för bl. a installtionstestare som tex. Combitest 419, 425, G3 och XDe och om du vill få plats med lite extra tillbehör så som bältesrullen och bläckfisken.

Elma B-Reel är en ny smart kabelrulle med säkerhetstestledning. Kabelrullen är gjord med en praktisk bälte för att ha runt midjan så att man har bägge händerna fria. Elma B-reel har säkerhetsbanankontakt på kabelnt och två st säkerhetsbanankontakter (hona) inbyggt i trumman.

Elma B-Reel är tex. idealisk vid mätning på skyddsjorden vid kontinuitetsmätning.

Kabelrullen är 50 meter 0,5mm2 röd PVC ledning.

Bör belastas med max 2A.

Uppfyller IEC 61010-1 KAT III 1000V och KAT IV 600V.

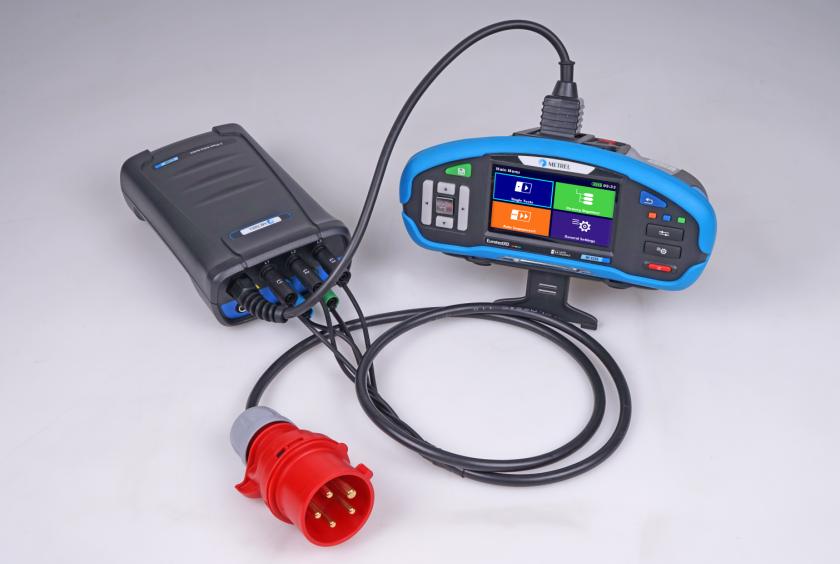

Med Metrel A1507 3-fas adapter med automatisk omställning (av tex. L1,L2 och L3), så kan testsekvenser utföras betydligt snabbare med din Eurotester (MI3152 och MI3155). Anslut din Eurotester till A1507 och slipp flytta på testledningarna mellan testen. A1507 minskar tidsåtgången och ökar säkerheten vid den begränsade hanteringen och behovet av att inte skifta testledningarna.

Fler och fler installationer kräver mer omfattande tester tex. isolationstest mellan ledarna, inte bara en test från den spänningsförande ledaren/fasen till jord. Denna gör 10 st tester på en 5-ledare bara för isolationstestet och det behövs inte flytta på testledningarna under testets gång. Använd den inbyggda testsekvensen eller bygg en egen autosekvens med obegränsad längd (endast MI3155 XDe med advanced ES Manager) och tryck¨på testknappen en gång. Låt därefter A1507 stå för ändringarna (för testledningarna) och kör isolationstest, fasföljdstest, konduktivitet, kortslutningsmätning loop/line, JFB test mfl. och det med ett tryck på knappen och det också på 3-fas installationer.

Metrel A1507 levereras klar för användning inkl. väska, laddare, 3 st uppladdningsbara batterier, 5 st testledningar, 5 st testpinnar, 5 st krokodilklämmor, manual och kalibreringsbevis.

Tänk på eventuell CEE stickkontakt för lättare anslutning av CEE uttag (se Tillbehör längre ned på sidan).

Stickproppsadapter från CEE 16A till standard 4mm banankontakter.

Slipp hålla 2, 3 eller flera testpinnar i stickkontakten på en gång. Sparar tid och säkrar korrekt mätning. Perfekt för snabb installationstest, isolationstest och enkel mätning på CEE stickkontakter.

Finns i 16A- och 32A-version.

Stickproppsadapter från CEE 32A till standard 4mm banankontakter.

Slipp hålla 2, 3 eller flera testpinnar i stickkontakten på en gång. Sparar tid och säkrar korrekt mätning. Perfekt för snabb installationstest, isolationstest och enkel mätning på CEE stickkontakter.

Finns i 16A- och 32A-version.

Metrel MI3143 styrs av aMESM app eller Eurotester. Denna kombination ger extra kraft till din installationstestare då den därmed möjliggör fastställande av både stora och små kortslutningsnivåer. Mätningarna för test och dokumentation kan överskådligt sparas i en enkel meny- och minnesstruktur. Förinställ autosekvenser på instrumentet eller via den medföljande programvaran för ännu snabbare tester.

Metrel MI3143 mäter både fas/fas, fas/noll, fas/jord med 4-ledar högprecisionsprincip. Man kan testa med upp till 300A, men　belastningen som testas med kan ändras från 33,3% till 100%. Instrumentet ger också möjlighet till att mäta steg- och beröringsspänning.

Adaptern är kompatibel med t.ex. Metrel MI3152 XC och MI3155 XDe, vari alla mätningar sparas och behandlas via den svenska programvaran, med möjlighet att utforma en testrapport. När instrumentet är anslutet till en Eurotester, är det möjligt att få en direkt avläsning av min/max, 2-fasiga/3-fasiga värden samt få impedansen uppdelad i R- och X-värden.

Uppfyller IEC 61010-1 KAT IV 600V. Den levereras i en robust väska inkl. testledningar, krokodilklämmor och manual.

Metrel MI3144 styrs av aMESM app eller Eurotester. Denna kombination ger extra kraft till din installationstestare då den därmed möjliggör fastställande av både stora och　små kortslutningsnivåer. Med denna så kan det testas på både AC och DC spänningar. Instrumentet ger flera valmöjligheter som att testa tex. ELR (Earth Leakage Relay), berörings- och stegspänning.

Mätningarna för test och dokumentation kan överskådligt sparas i en enkel meny- och minnesstruktur. Förinställ autosekvenser på instrumentet eller via den medföljande programvaran för ännu snabbare tester.

Metrel MI3144 mäter både fas/fas, fas/noll, fas/jord med 4-ledar högprecisionsprincip. Man kan testa med upp till 300A, men belastningen som testas med kan ändras från　16,6% till 100%. Instrumentet ger också möjlighet till att mäta steg- och beröringsspänning.

Adaptern är kompatibel med t.ex. Metrel MI3152 XC och MI3155 XDe, vari alla mätningar sparas och behandlas via den Svenska programvaran, med möjlighet att utforma en testrapport. När instrumentet är anslutet till en Eurotester, är det möjligt att få en direkt avläsning av min/max, 2-fasiga/3-fasiga värden samt få impedansen uppdelad i R- och X-värden.

Uppfyller IEC 61010-1 KAT IV 600V. Den levereras i en robust väska inkl. testledningar, krokodilklämmor och manual.

Försäljningen av elbilar i Sverige ökar hela tiden. För dem som vill arbeta med detta, har vi det kompletta verktyget för diagnostiserande test av elektrisk säkerhet och funktion på EVSE (Electrick Vehicle Supply Equipment) laddstolpar. Med de medföljande kontakterna kan man testa både EVSE typ 1 och 2, men utöver det, också testa  mode 2 och 3 elbilar (EV). De medföljande kontakterna är användbara på de konventionella laddstolparna som finns i Sverige.

Instrumentet är kompatibelt med den senaste generationen av Eurotesters (XC och XDe), men kan också användas utan en Eurotester och bara användas via Metrel eMobility app (Android) som finns i Play Butik. A1632 är enkel att ställa in med vredet, vilket möjliggör simulering av både PP och CP.

PP-simulering vid 13, 20, 32, 63 och 80A. CP A-, B-, C- och D-simulering.

Med en kombination av A1632 och en Eurotest, är det möjligt att utföra ett komplett test av laddstolpen inkl. JFB, så att man kan uppfylla gällande regler.

Uppfyller IEC 61010-1 KAT II 300V. Den levereras i en robust väska, klar för användning. Det medföljer kontakter, testledningar och manual.

OBS. Med appen så kan man avläsa spänning och CC & PP signaler. Inte skriva ut PDF rapport.

Spårbar Kalibrering

Har du kontroll på din mätnoggrannhet?
Det är viktigt, att du kan dokumentera noggrannheten på ditt instrument. Låt Elma Instruments utföra spårbar kalibrering – så är du säker.
För att säkra, att ditt instrument alltid utför korrekta och exakta mätningar, rekommenderar vi att det blir kalibrerat en gång om året.

När du skickar in ett instrument för kalibrering hos Elma Instruments, går vi igenom följande procedurer:

• Genomgång och kontroll av hela instrumentet.
• Uppdatering av firmware (instrument-programvara).
• Kalibrering efter tillverkarens anvisningar.
• Utförande av certifikat.
• Registrering av instrumentet för kallelse av kalibrering.

Du är alltid välkommen att kontakta oss om du har frågor.
E-mail: info@elma-instruments.se
Telefon: 08-447 57 70

Metrel A1631 EV övervakningsadapter är gjord för övervakning av CP-signal, PP-reistans, ström och spänning under under laddning av elektriska fordon (EV) i kombination med Eurotest XC/XDe och A1632 EVSE-adapter. Med Typ 2 han- och honkontakt ansluts A1631 mellan laddstationen (EVSE) och elbilen (EV) under laddning.

Med standard banankontakter samt mätloopar för strömtänger är det möjligt att ansluta standardinstrument för ytterligare verifikation av ström- och spänningskvalitet på EVSE utgång. Dessutom kan belastning på upp till 13A simuleras via banankontakt för verifikation av räknare och mätare i laddutrustningen.

A1631 levereras inbyggd i en kraftig väska med testledningar och typ 2-kontakt.

Fast adapter från typ 1 kabel/kontakt till typ 2.

Tillåter användning av typ 1 laddkabel och laddstolpe till laddning av typ 2 fordon.

Kan också användas tillsamans med typ 2 mätadapter för mätning på typ 1 laddkabel och laddstolpe.
