Vad är en processmultimeter?
En processmultimeter är mer än en vanlig multimeter. Den kombinerar traditionell mätning med möjligheten att simulera och driva 4–20 mA-signaler. Det gör den oumbärlig i industri, automation, HVAC och processanläggningar, där styrsystem och givare måste fungera exakt och tillförlitligt.
Med en processmultimeter kan du både mäta, felsöka och simulera signaler – direkt på plats i anläggningen.
Vad är en processkalibrator?
En processkalibrator är ett verktyg för att verifiera och kalibrera transmittrar, givare och styrsystem. Den används när du vill säkerställa att exempelvis en tryck- eller temperaturtransmitter skickar rätt signal till styrsystemet.
Genom att simulera en exakt 4–20 mA-signal kan du kalibrera anläggningen och bekräfta att hela styrkedjan fungerar som den ska.
Vanliga användningsområden för processmultimeter och processkalibrator
Kalibrering av transmittrar
Kontrollera att transmittern ger korrekt signal och att styrsystemet reagerar rätt. En processkalibrator gör det möjligt att simulera signaler och jämföra med referensvärden.
Looptest och loopdrivning
När en loop saknar extern matning kan processmultimetern själv driva loopen med 24 V och samtidigt mäta ström och spänning. Det gör det enkelt att testa installationer och identifiera fel.
Felsökning i fält
Vid driftstopp eller oklara signalproblem sparar du tid genom att simulera signaler. På så sätt kan du avgöra om felet ligger i givaren, signalvägen eller styrsystemet.
Service och förebyggande underhåll
Med regelbundna mätningar och simuleringar kan du dokumentera, justera och förebygga fel. En processkalibrator ger dig spårbara värden och ökar driftsäkerheten.
Teori: Så fungerar 4–20 mA och looptest

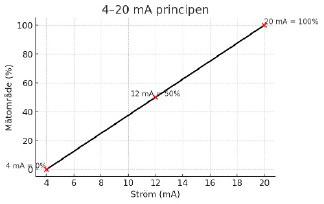

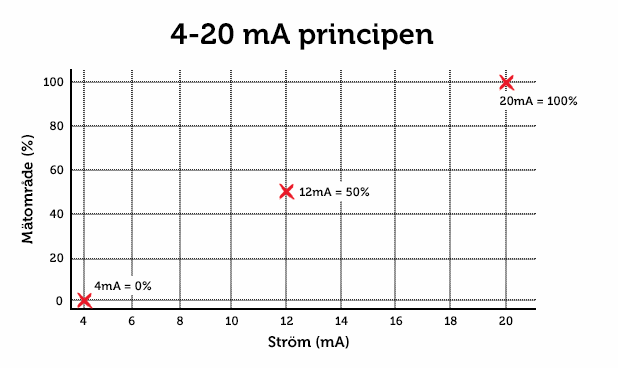

Varför 4–20 mA är standard
De flesta transmittrar och givare använder en 4–20 mA strömloop för att skicka mätvärden till styrsystemet.
- 4 mA representerar ”nollpunkt” (t.ex. 0 °C, 0 bar, 0 %).
- 20 mA representerar full skala (t.ex. 100 °C, 10 bar, 100 %).
Fördelar med 4–20 mA:
- Tål störningar bättre än spänningssignaler.
- Kan överföras långa sträckor utan signalförlust.
- Lätt att felsöka – ingen signal = ström 0 mA (avbrott i loopen).

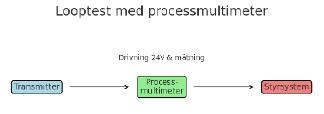

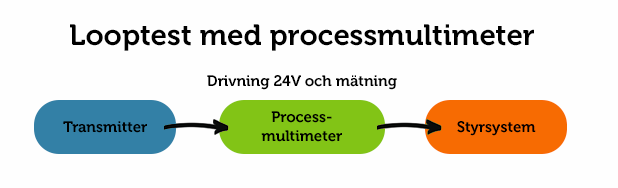

Looptest i praktiken
En loop består av transmitter → kabel → styrsystem.
- Om signalen inte stämmer kan en processmultimeter användas för att driva loopen med 24 V och samtidigt mäta strömmen.
- Teknikern kan då avgöra om felet sitter i givaren, kablaget eller styrsystemets ingång.

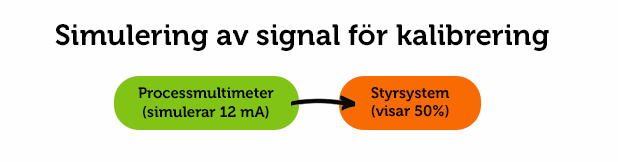

Simulering och kalibrering
Med en processkalibrator kan du simulera en exakt ström, exempelvis 12 mA (som motsvarar 50 % av mätområdet).
- Om styrsystemet då visar 50 % vet du att det fungerar korrekt.
- Om värdet avviker kan du kalibrera transmittern eller justera styrsystemets ingång.
Vilken processmultimeter ska jag välja?
Elma 6620 – kompakt och användarvänlig
- Processmultimeter för dagligt bruk.
- Mäta, simulera och driva 4–20 mA-signaler.
- Perfekt för elektriker, montörer och servicetekniker.
Se Elma 6620 här
Elma 6660 – för avancerad kalibrering
- Hög noggrannhet och fler funktioner.
- Temperaturmätning från -200 °C till +1800 °C med flera givartyper (R, S, B, K, E, J, T, N, Cu50, Pt100, Pt1000).
- Dokumentation och spårbarhet för kvalitetskritiska miljöer.
- Passar särskilt bra i processindustri och avancerad felsökning.
Se Elma 6660 här

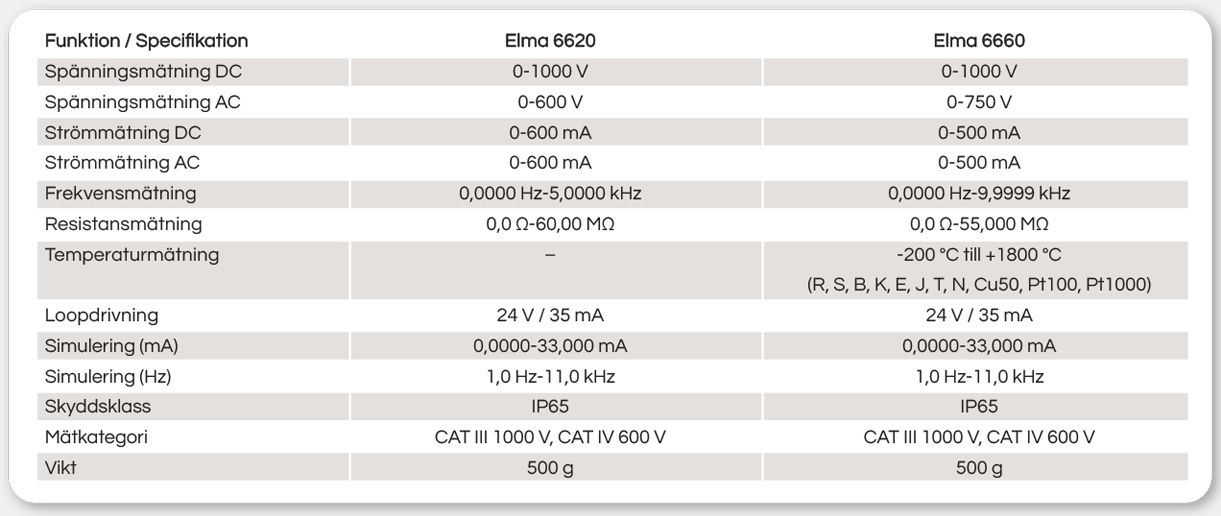

Jämförelse: Elma 6620 vs Elma 6660
Sammanfattning
En processmultimeter eller processkalibrator är avgörande när du arbetar med styrsystem, givare och transmittrar. Genom att både mäta, simulera och driva signaler kan du arbeta mer effektivt, felsöka snabbare och säkra en stabil drift.
- Välj Elma 6620 om du vill ha ett smidigt allt-i-ett-verktyg för vardagen.
- Välj Elma 6660 om du behöver avancerad kalibrering, dokumentation och högsta precision.
