Elma Macrotest G3 – Multi-installationstestare med WiFi och touchskärm

0,1-200A AC

Med en traditionell installationstestare (oavsett fabrikat) stiger felvisningen vid lägre impedans/större kortslutningsnivå. Det betyder i praktiken att kortslutningsnivåer över ca 10 kA inte visas med tillfredsställande noggrannhet. Upplösningen och noggrannheten vid impedansmätning är inte tillräckligt god.

HT IMP 57 är en instrumentadapter som med 4-lednings princip och en testström upp till 244A med stor noggrannhet kan mäta impedans ned till 0,1mΩ och visa kortslutningsnivåer upp till ca 200 kA. Instrumentet kan användas vid både fas/fas, fas/noll och fas/jord.

HT IMP 57 används tillsammans med en HT installationstestare där display, beräkning och interminne används. Adaptern kopplas in via en RS232-port och kan bl.a. användas tillsammans med Combitest 419, 420, 422 og 425, Macrotest G3, og Macrotest 5035. MedGSC53 och GSC57 visas också Ik max 3F, reaktans, resistans och presumtiva värden. HT IMP 57 levereras i väska inkl. testledningar, manual, Windows programvara
och PC-kabel. Uppfyller IEC 61010-1 KAT. III.

Ny magnetprob till montering på 4mm banankontakter.

Det är oftast nödvändigt med tre händer när man arbetar. Nu kan dina testledningar bli magnetiska! Dom nya magnetproberna är Ø 6,6mm och passar därför till nästan alla anslutningar och kan monteras på Ø4mm banankontakter. Nu kan dina testledningar hålla sig kvar av sig självt medans du mäter och du har en hand fri!

Maximal belastning 4A, uppfyller IEC 61010 KAT III 1000V & KAT III 1500V.

Elma Easy-ISO är ett litet smidigt hjälpverktyg när man skall isolationstesta.
Vid isolationstest av strömkretsar som innehåller elektronik bör alla fas- och nolledare vara förbundna med varandra under mätningen. Därmed säkerställer man att det inte uppkommer någon potentialskillnad mellan ledarna som kan skada elektronik och annan känslig utrustning.

Med Easy-ISO har det nu blivit mycket enkelt att göra dessa förbindningar och sedan utföra mätningen. Isolationstest utförs på spänningslös installation. Slå av t ex huvudbrytaren och montera sedan Easy-ISO på utgångssidan av jordfelsbrytaren. På detta sätt kan du mäta hela installationen på en gång. Då man genom denna metod har kortslutit installationen är det viktigt att Easy-ISO tas bort innan spänningen återinkopplas.

Easy-ISO består av fyra magnetprober (Ø6,6 mm) samt fyra ledare som är sammankopplade i en mätbussning (banankontakt hona). Med hjälp av magnetproberna håller sig ledningen automatiskt fast på mätpunkten utan att behöva använda verktyg och utan att lossa några anslutningar.

Elma Easy-ISO uppfyller IEC 61010-1 KAT III 1000V. Levereras i praktisk väska.

Bestående av:
1 x Testledning 150cm - 2711, röd
1 x Testledning 150cm - 2711, svart
1 x Testledning 150cm - 2711, blå
1 x Testledning 150cm - 2711, grön
1 x Krokodilklämma - 5004, röd
1 x Krokodilklämma - 5004, svart
1 x Krokodilklämma - 5004, blå
1 x Krokodilklämma - 5004, grön
1 x Testpinne, Grön, L=140mm
1 x Testpinne, Blå, L=140mm
1 x Testpinne, Svart, L=140mm

Testprob PR400 med testknapp för fjärrbetjäning.

Topview mjukvaran kan laddas ner här på sidan under nedladdning.

C2006-kabeln passar:
• HT Combi 418
• HT Combi 419
• HT Combi 420
• HT Combitest 419
• HT Combitest 422
• HT Combitest 425
• HT Combitest 425EV
• HT Macrotest G3
• HT Macrotest 5035
• HT PQA 823
• HT PQA 824
• HT Vega 78
• HT ZG47
• HT GSC 57
• HT GSC 60
• HT Combitest 2019
• HT Solcelletestinstrumenter

Perfekt bärsele till ditt HT-instrument, så du har händerna fria när du mäter.

Passar bl.a. till Combitest 419, Combitest 425, Macrotest G3.

Setet består både av remmar och gröna gummiskyddskåpor som gör att det passar på alla modeller i 4XX-serien.

Med tre mätområden kan HT 96U mäta allt från 1 mA läckströmmar till belastningsströmmar på 1000 A AC.

Info:
Vid köp av denna till antingen M74 eller M75 så behövs även tillbehör NOCANBA 8033100187427

Kompakt strömtång med två mätområden, från 0,005 A till 100 A AC.

En läcker axelremsväska till ditt HT Italia instrument och med en axelrem så att du har händerna fria när du jobbar.





Batteri - HR6/LR06/AA 1,2V, uppladdningsbart

En översikt på batterier som används i Elmas instrument. Batterierna är alkaliska och av kända märken.

OBS. Ej uppladdningsbara!

Säljes per st. Förpackning innehåller 20st.

Dom normala provledningarna brukar vara 1-2 meter, detta brukar dock inte alltid räcka. Vid t ex kontinuitetsmätning (lågohms mätning) är det ofta nödvändigt med mycket långa testledningar för att mäta jordförbindelsen.

Vi erbjuder nu olika lösningar med provledningar monterat på en praktisk kabeltrumma som gör att provledningarna är i ordning samt att det är enkelt att rulla ut till önskad längd. IEC 61010-1 kat. II 250V.

Rekommenderat tillbehör till kabeltrumman är 1st 2m testledning (4290723) för att underlätta användandet mellan kabeltrumma och instrument.

När man skall mäta genomgång i skyddsledaren på t ex takarmaturer är det ofta nödvändigt att använda en stege. Med den nya teleskopiska testproben, kan man nu stå på golvet och utföra dessa mätningar – vilket sparar mycket tid. Proberna passar till 4mm kontakter och kan förlängas efter behov. Uppfyller IEC 61010 Kat IV 600V, max ström 2A.

Mätelektrod till mätning av isolationsmotstånd i golv och väggar.

"Testledning med schuko-stickpropp och ø4mm banankontakter, speciellt för installationstest i vägguttag. Kan användas även till andra mätningar"



HT PQA 820 ger nya möjligheter för att övervaka spänning och utföra professionell energianalys. Analysatorn kan programmeras och avläsas via WiFi på tablet eller smartphone. Detta finns på Google play och App Store att ladda ned. Sök på
HT Italia och då kommer HTanalysis fram som du tar hem.

HT PQA 820 är en spänningskvalitetsanalysator, som kan användas till olika uppdrag, såsom generell loggning av förbrukning – och till felsökning i förbindelse med motorer och liknande. Denna modell gör det möjligt att logga 383 parametrar samtidigt under mycket lång tid. Loggningsintervallerna kan ställas från loggning var 5:e sekund upp till en gång i timmen. Instrumentet kan mäta och lagra TRMS-värden för AC spänning och ström, DC spänning och ström, kW, kVAr, kVA, Power factor – och mäter självklart med 4 strömtänger, så man också kan se nollströmmen.

HT PQA 820 kan fritt ställas in till att mäta på olika system. Utöver TRMS-värden, kan instrumentet också logga spänningskvalitetsmässiga parametrar, såsom harmoniska påverkningar upp till den 49:e harmoniska, obalans, spänningsändringar, dyk etc. Analysatorn kan testa alla spänningskvalitetsmässiga parametrar, som efterföljande kan analyseras och jämföras med den gällande EN-normen EN50160. Denna norm dikterar hur god spänningskvaliteten SKALL vara, oavsett var man mäter.

Analysatorn mäter crest faktor för indikering av harmoniska, cosφ, power faktor samt kWh. Alla data lagras i det interna minnet och kan överföras till en PC med hjälp av ett medföljande USB-interface – och kan efterföljande analyseras och dokumenteras, med en tillhörande programvara. Det är också möjligt att kommunicera trådlöst med en Android- eller iOS-enhet, där alla data kan ses. Det är också möjligt med multimeterfunktionen, att se live data samtidigt som man dataloggar.

HT PQA 820 kan matas direkt från mätpunkten och har ett inbyggt Li-ION batteripack. Uppfyller IEC 61010-1 KAT IV 300V och levereras komplett i en väska med uppladdningsbara batterier, 4 st strömtänger (HTFLEX33L) 1-100-1000A AC, kablar, magneter och krokodilklämmor för spänningsmätning, programvara, USB-kabel, kalibreringscertifikat samt manual.

Som extra tillbehör finns även tången HT 98U (1-1000A) för DC mätning.

Elma B-Reel är en ny smart kabelrulle med säkerhetstestledning. Kabelrullen är gjord med en praktisk bälte för att ha runt midjan så att man har bägge händerna fria. Elma B-reel har säkerhetsbanankontakt på kabelnt och två st säkerhetsbanankontakter (hona) inbyggt i trumman.

Elma B-Reel är tex. idealisk vid mätning på skyddsjorden vid kontinuitetsmätning.

Kabelrullen är 50 meter 0,5mm2 röd PVC ledning.

Bör belastas med max 2A.

Uppfyller IEC 61010-1 KAT III 1000V och KAT IV 600V.

Stickproppsadapter från CEE 16A till standard 4mm banankontakter.

Slipp hålla 2, 3 eller flera testpinnar i stickkontakten på en gång. Sparar tid och säkrar korrekt mätning. Perfekt för snabb installationstest, isolationstest och enkel mätning på CEE stickkontakter.

Finns i 16A- och 32A-version.

Stickproppsadapter från CEE 32A till standard 4mm banankontakter.

Slipp hålla 2, 3 eller flera testpinnar i stickkontakten på en gång. Sparar tid och säkrar korrekt mätning. Perfekt för snabb installationstest, isolationstest och enkel mätning på CEE stickkontakter.

Finns i 16A- och 32A-version.

Elma väska #55, universal modell m. inlägg.

Inläggen i väskan har olika storlekar och höjder så att det bäst anpassas för instrumenten/behovet.

Se "bilder" längre ned på sidan för förslag på hur det kan tänkas se ut.

OBS. Instrumenten mm. på bilderna ingår inte.



Lämplig för bl. a installtionstestare som tex. Combitest 419, 425, G3 och XDe och om du vill få plats med lite extra tillbehör så som bältesrullen och bläckfisken.





Spårbar Kalibrering

Har du kontroll på din mätnoggrannhet?
Det är viktigt, att du kan dokumentera noggrannheten på ditt instrument. Låt Elma Instruments utföra spårbar kalibrering – så är du säker.
För att säkra, att ditt instrument alltid utför korrekta och exakta mätningar, rekommenderar vi att det blir kalibrerat en gång om året.

När du skickar in ett instrument för kalibrering hos Elma Instruments, går vi igenom följande procedurer:

• Genomgång och kontroll av hela instrumentet.
• Uppdatering av firmware (instrument-programvara).
• Kalibrering efter tillverkarens anvisningar.
• Utförande av certifikat.
• Registrering av instrumentet för kallelse av kalibrering.

Du är alltid välkommen att kontakta oss om du har frågor.
E-mail: info@elma-instruments.se
Telefon: 08-447 57 70

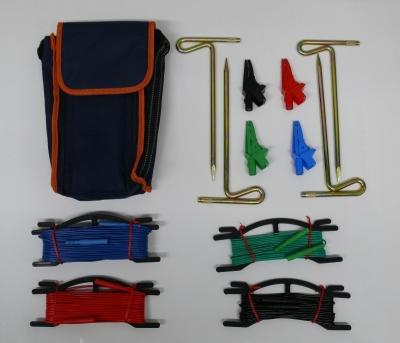

Jordset, komplett i väska med:

4 spett
1 st testledning - blå 25m
1 st testledning - röd 20m
1 st testledning - svart 4,5m
1 st testledning - grön 4,5m
4 st krokodilklämmor i färgerna - blå, röd, svart och grön

Banandiamter 4mm



Du också möjlighet att köpa till extra spett eller ett större och kraftigare spett.

Se under Tillbehör.


HT 4004 är en mångsidig strömtång med två mätområden, som mäter både AC och DC upp till 100 A.
Hypertac-kontakten passar t.ex. för Combitest 425, Macrotest G3, PQA824 och MPP300, men kan även användas med PQA819/PQA820 med en adapterkontakt.

Teknisk data:
Mätområde: 0,1-100 A AC/DC
Utsignal: 10 mV - 1 V
Tångbredd: 30 mm
Batteri: 2x1,5V AAA/LR03
IEC 61010: Cat III 600V
Mått: 175 x 70 x 35 mm
Vikt: 200 g

RCDX10 är en testslinga för att testa jordfelsreläer med extern totalströmtransformator. Måste användas tillsammans med en kompatibel installationstestare.
