Felsökning, drift och underhåll

I en perfekt värld fungerar en driftsatt anläggning optimalt och utan problem ända tills den tas ur drift och avvecklas.

Men verkligheten ser sällan ut så – under anläggningens livstid kommer man sannolikt att stöta på större eller mindre händelser som kan påverka, eller till och med avbryta, driften.

I vissa fall upptäcks – och åtgärdas – fel i samband med planerat underhåll, medan mindre fel ibland försämrar prestandan utan att det märks. I sådana fall upptäcks felet först när det blivit så omfattande att det orsakar driftstopp.

Låg prestanda och dålig verkningsgrad är ett resultat av både installationen och omgivningsförhållandena. Mätningar är endast jämförbara om förhållandena också är likvärdiga; därför ger det inte en korrekt bild att jämföra mätvärden från en molnig dag med dem från en solig dag.

Felsökning

Felsökning

Felsökning på solcellsanläggningar kan ibland kännas som att leta efter en nål i en höstack – men med rätt verktyg är det fullt möjligt att hitta problemet och lösa det.

> Läs mer här

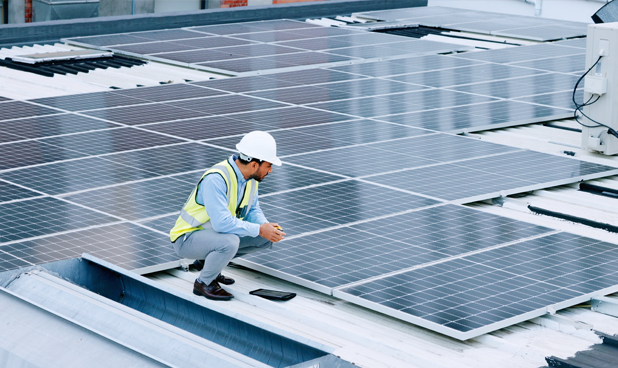

Drift och underhåll

Drift och underhåll

Planerat underhåll är ett beprövat sätt att säkerställa stabil drift. Genom regelbundna inspektioner får man möjlighet att ligga steget före och åtgärda eventuella småfel innan de utvecklas till större problem.

Om dokumentationen från idrifttagningen är tillgänglig, kan man upprepa samma tester och jämföra de nya mätresultaten med de ursprungliga. Det är förväntat att prestandan minskar något över tid, men med god övervakning kan nedgången hållas under kontroll.

> Läs mer här

Felsökning

Felsökning

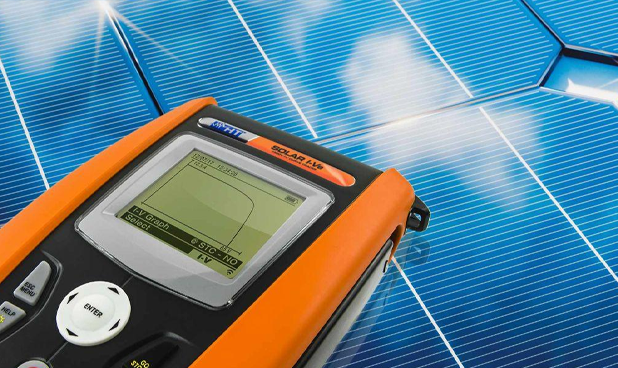

I/V-kurva

I/V-kurvan – eller solcellernas ström-/spänningskarakteristik – är ett uttryck för panelernas prestanda och nära kopplad till verkningsgraden. Som namnet antyder skapas I/V-kurvan genom att mäta ström- och spänningsvärden. Genom att korrigera dessa mätvärden för solinstrålning och temperatur kan man jämföra den faktiska prestandan med databladet. Om prestandan eller kurvans form avviker från det normala, kan I/V-kurvan ge en indikation om möjliga felorsaker.

I/V-kurvan kan också användas som alternativ metod för att mäta tomgångsspänning (Voc) och kortslutningsström (Isc).

Rekommenderade instrument för mätning av I/V-kurva​:

I/V-kurvtestare

I/V-kurvtestare

I/V-kurvans ytterpunkter är kortslutningsström och tomgångsspänning. Därför är en I/V-kurvtestare också lämplig för att mäta just dessa värden. För att uppnå en rättvisande mätning bör även omgivningsparametrar mätas.

> Se produkterna här

Allt för solcellsmätning

Allt för solcellsmätning

Hos Elma erbjuder vi ett brett sortiment av mätinstrument och tillbehör för test av solceller.

> Se produkterne her

Jordfel / isolationsfel

Fel mot ram eller jord är bland de vanligaste felen, och kan bero på skadad isolering eller inträngande fukt. Felsökning kan utföras genom upprepade isolationstester, där solcellsanläggningen metodiskt delas upp tills felet lokaliserats. Det finns även instrument med särskilda mätfunktioner som kan indikera var felet sannolikt finns.

Rekommenderade instrument för jord-/isolationsfel:

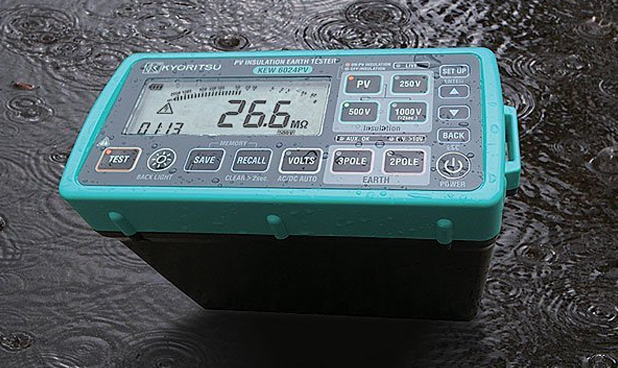

PV-isolationstestare

PV-isolationstestare

Isolationstestare, megaohmmätare eller "meggers" för test av solcellsinstallationer.

> Se produkterna här

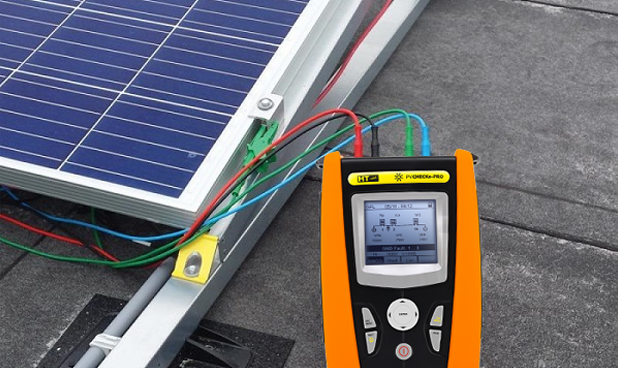

Solcellstestare med GFL

Solcellstestare med GFL

Ground Fault Locator (GFL) är en unik funktion som kan indikera positionen för ett isolationsfel i en sträng.

> Se produkterna här



Allt för solcellsmätning

Allt för solcellsmätning

Hos Elma erbjuder vi ett brett utbud av mätinstrument och tillbehör för test av solceller.

> Se produkterna här

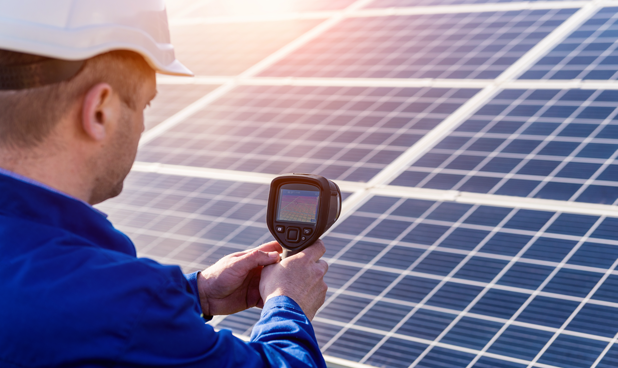

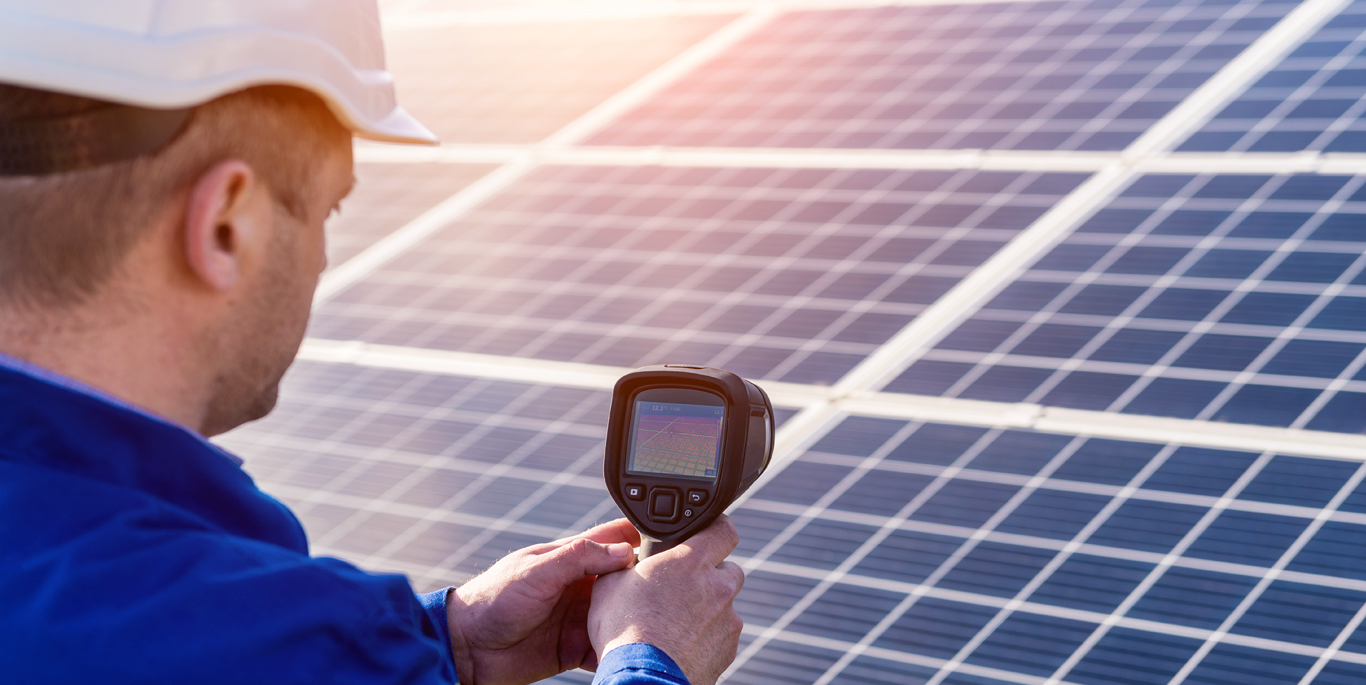

Termografering

Om man under jämförbara förhållanden har konstaterat att en solcellsanläggning eller enskild panel inte presterar som den ska, kan termografering vara en möjlig metod för felsökning. Det är dock viktigt att förstå att solcellernas temperatur varierar över dagen, så metoden bygger på relativ temperaturjämförelse mellan komponenter.

För rättvisande mätningar rekommenderas en solinstrålning på minst 400 W/m² och användning av en termokamera med minst 320×240 pixlar.

Läs mer här

Drift och underhåll

Drift och underhåll

Planerat underhåll är en välbeprövad metod för att säkerställa stabil drift. Genom regelbundna inspektioner får man möjlighet att vara proaktiv och åtgärda mindre fel innan de utvecklas till större problem.

Intervall för planerade inspektioner och underhåll kan baseras på komponenttillverkarnas rekommendationer.

Om dokumentationen från driftsättningen finns tillgänglig, kan samma tester upprepas och mätvärden jämföras med de ursprungliga. Det är normalt att prestandan minskar något med tiden, men jämförbara mätningar kan visa om detta sker gradvis och linjärt (vilket tyder på naturligt åldrande), eller om större variationer indikerar fel som har uppstått.

Driftspänning

Driftspänningen kan, precis som tomgångsspänningen, ge en indikation på anläggningens tillstånd.

Rekommenderade instrument för mätning av driftspänning​:

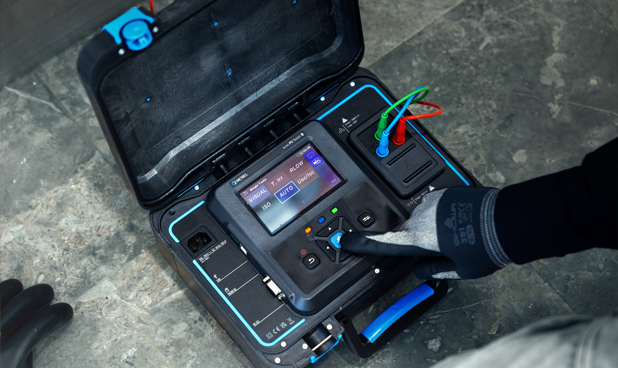

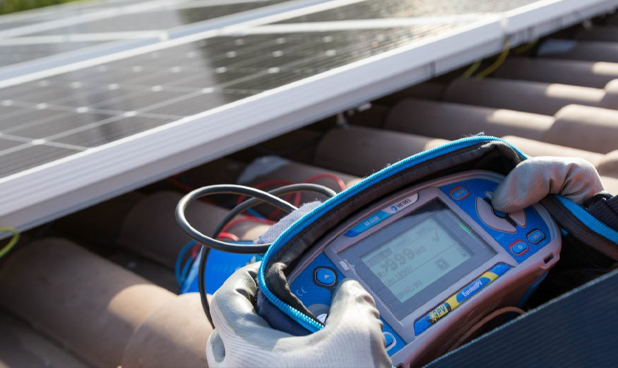

Solcellsinstallationstestare

Solcellsinstallationstestare

Solcellsinstallationstestare har flera funktioner och kan i många fall vara ett utmärkt val.

> Se produkterna här

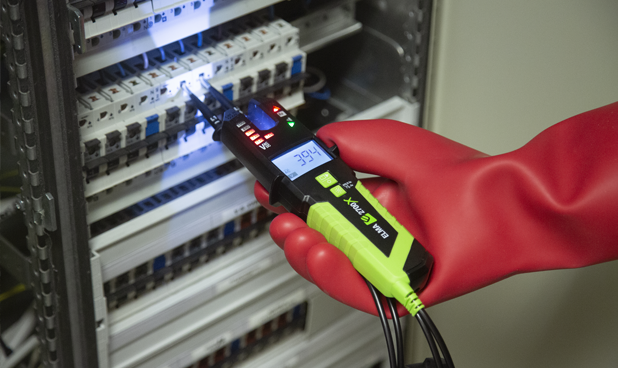

Spänningsprovare

Spänningsprovare

Spänningsprovare är särskilt bra på att verifiera frånvaro av spänning, men kan även användas för att bestämma polaritet och mäta spänning.

> Se produkterna här



Multimetrar

Multimetrar

Vid DC-spänningsmätning med en multimeter visas spänningsvärdet med ett plustecken eller minustecken, vilket indikerar polariteten.

> Se produkterna här



Driftström

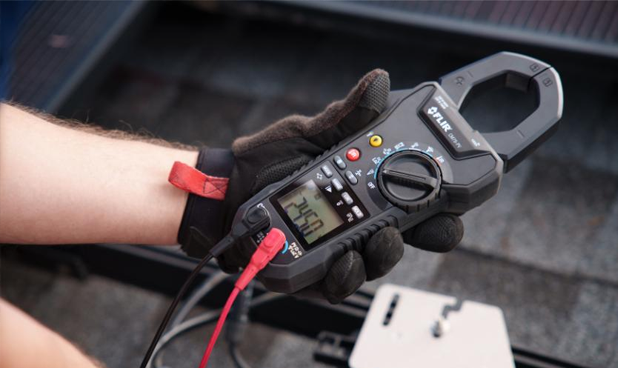

Med en tångamperemeter kan driftströmmen enkelt mätas i en sträng eller vid en enskild panel. Strömmen bör vara likadan mellan identiska paneler eller strängar med samma solinstrålning. Om det inte är fallet, kan det indikera ett fel. Tänk på att solinstrålningen påverkar strömvärdena – mät därför alltid solinstrålningen samtidigt för att säkerställa jämförbara resultat.

Rekommenderade instrument för mätning av driftström​:

DC-tångamperemetrar

DC-tångamperemetrar

Strömmätning med tångamperemeter är det enklaste och säkraste sättet att mäta ström på, eftersom det görs utan att bryta den strömförande kretsen. Vissa tångamperemetrar har dessutom fler funktioner, som spänningsmätning.

> Se produkterna här

Solcellsinsallationstestare med referenscell, temperaturprob och strömtång

Solcellsinsallationstestare med referenscell, temperaturprob och strömtång

En solcellsinstallationstestare med dessa tillbehör mäter ström, spänning och omgivningsparametrar samtidigt. Den samlar in och behandlar mätdata, och kan i många fall även konvertera dem till STC-värden.

> Se produkterna här



Allt för solcellsmätning

Allt för solcellsmätning

Hos Elma erbjuder vi ett brett sortiment av mätinstrument och tillbehör för test av solceller.

> Se produkterna här

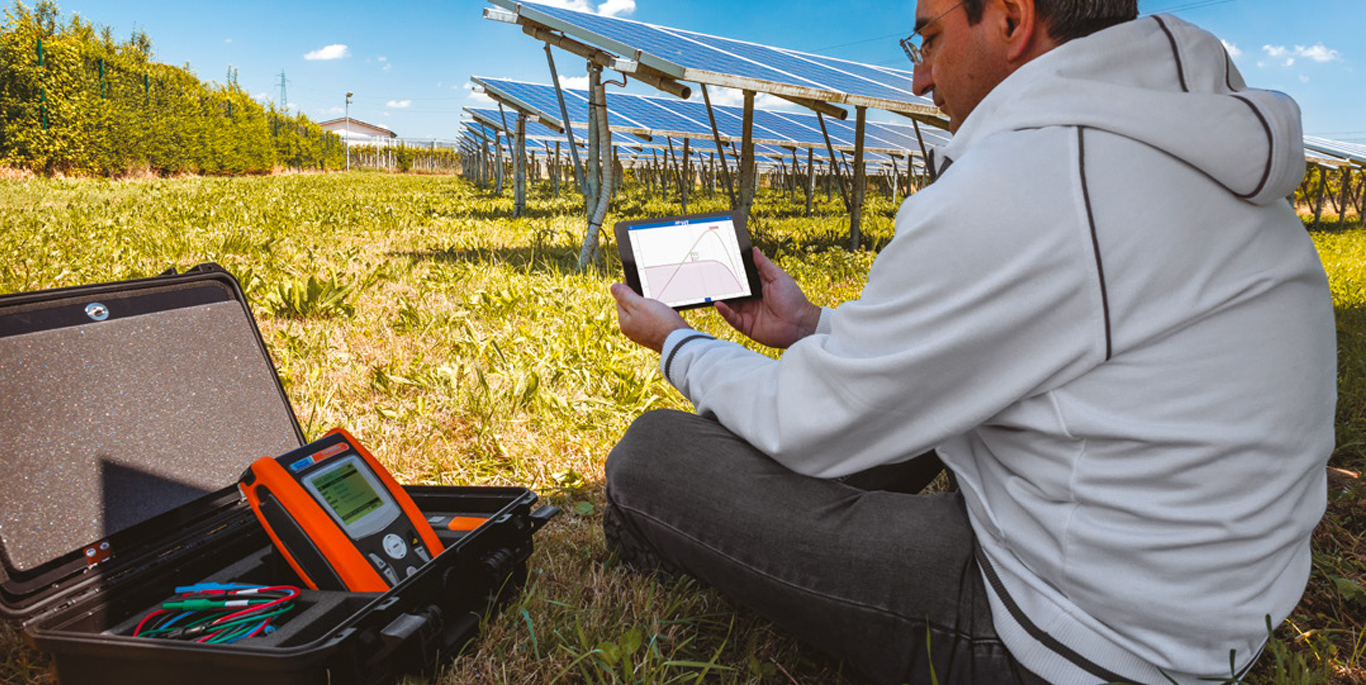

I/V-kurva

I/V-kurvan – eller solcellernas ström-/spänningskarakteristik – är ett uttryck för panelens prestanda och nära kopplad till verkningsgraden. Som namnet antyder baseras I/V-kurvan på uppmätta ström- och spänningsvärden. Genom att korrigera mätvärdena för solinstrålning och temperatur är det möjligt att jämföra den faktiska prestandan med specifikationerna i databladet. Om avkastningen eller kurvans form avviker från det normala, kan I/V-kurvan ge en tydlig indikation på möjliga felkällor.

I/V-kurvan kan även användas som alternativ metod för att mäta tomgångsspänning (Voc) och kortslutningsström (Isc).

Rekommenderade instrument för mätning av I/V-kurva:

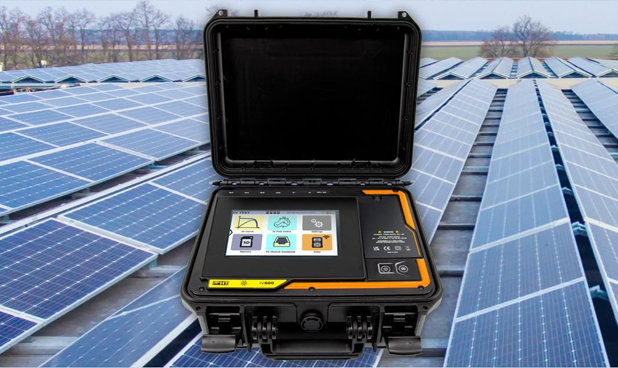

I/V-kurvetester

I/V-kurvtestare

Kurvans ytterpunkter motsvarar kortslutningsström och tomgångsspänning, vilket gör I/V-kurvtestaren idealisk för att mäta just dessa. För att säkerställa noggranna resultat bör även omgivningsparametrar mätas.

> Se produkterna här

Allt för solcellsmätning

Allt för solcellsmätning

Hos Elma erbjuder vi ett brett sortiment av mätinstrument och tillbehör för test av solceller.

> Se produkterna här

DC-effekt och verkningsgrad

Verkningsgraden (ηDC) är förhållandet mellan uppmätt effekt (Popc) och angiven effekt (Pmpp), och kan beräknas manuellt eller automatiskt av en solcellsinstallaionstestare med referenscell.

För att kontrollera att en panel, en sträng eller en hel solcellsanläggning presterar som förväntat, mäts strömmen (Iopc) med ett tångamperemeter och driftspänningen (Vopc). Solcellstestaren omvandlar sedan dessa värden till den aktuella DC-effekten (Popc).

Solcellsanläggningens verkningsgrad och energiproduktion påverkas kraftigt av solinstrålning, men även av yttre faktorer som smuts, damm, löv eller skuggor. För korrekta mätresultat bör panelerna vara rena och fria från skuggning.

Rekommenderade instrument för mätning av DC-effekt och verkningsgrad​

I/V-kurvtestare

I/V-kurvtestare

Mäter både tomgångsspänning och kortslutningsström samt ger en tydlig överblick av systemets prestanda. Omgivningsparametrar bör inkluderas för korrekta värden.

> Se produkterna här

Solcellsinstallationstestare med referenscell och temperaturprob

Solcellsinstallationstestare med referenscell och temperaturprob

En avancerad testare som mäter ström, spänning och omgivningsförhållanden i realtid, och ofta kan omräkna mätvärden till STC-värden för bättre jämförbarhet.

> Se produkterna här



Allt för solcellsmätning

Allt för solcellsmätning

Hos Elma erbjuder vi ett brett sortiment av mätinstrument och tillbehör för test av solceller.

> Se produkterna här
